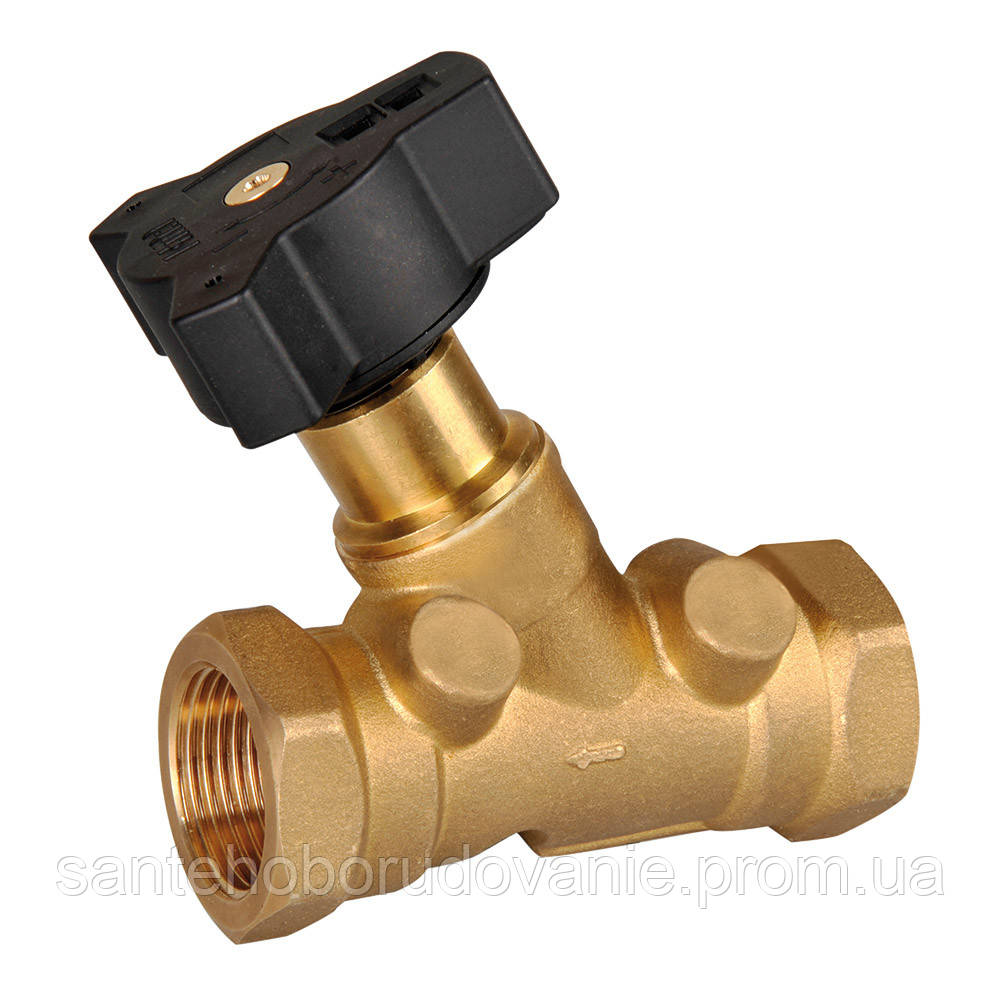

Балансувальний вентиль 3/4" Арт.299

  • Немає в наявності
  • Код: 2023

1 094,12 грн

Замовлення тільки за телефоном

+380 (66) 274-38-80
Марина
  • +380 (67) 300-77-44
    Александр
повернення товару протягом 14 днів за домовленістю
Балансувальний вентиль 3/4" Арт.299
Балансувальний вентиль 3/4" Арт.299Немає в наявності
1 094,12 грн
+380 (66) 274-38-80
Марина
  • +380 (67) 300-77-44
    Александр

Опис

  • Балансувальний вентиль настроюється.

Балансувальний вентиль для систем опалення, кондиціонування, водопостачання. На ручці дисплей налаштування і захист від випадкового стирання налаштованих значень. Після налаштування, вентиль можна відкривати і закривати, а налаштовані значення KV не будуть перевищені. Вентиль PN20, макс. робоча температура 120°C, прокладки EPDM, корпус: латунь міцна до зношування. За запитом поставляється теплоізоляційний кожух арт. С307.

Артикул Розмір DN KVS Код
C299 1/2" 15 3,55 92C299AD05 1
C299 3/4" 20 5,1 92C299AE05 1
C299 1" 25 8,8 92C299AF05 1
C299 1"1/4 32 14,1 92C299AG05 1
C299 1"1/2 40 19,5 92C299AH05 1
C299 2" 50 31,5 92C299AJ05 1

ФУНКЦІЯ

Балансувальні вентилі призначені для настройки витрати води в системах опалення, вентиляції та кондиціонування. Можуть бути також використані в різних системах, таких як гідравлічні лінії розподілу і вузли змішування, де необхідна точна настройка витрати теплоносія.


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Артикул C299
Матеріал виготовлення Латунь
CW617N
Ущільнення EPDM
Максимальний тиск PN 20
Максимальна температура 120°C
Розміри з'єднань 10 - 50

ГАБАРИТНІ РОЗМІРИ

gr1 1
Розмір A B C Вага
DN 10 10 80 108 0,45
DN 15 15 86 111 0,53
DN 20 20 90 114 0,58
DN 25 25 102 120 0,77
DN 32 32 120 126 1,20
DN 40 40 132 138 1,50
DN 50 50 154 148 2,30
C299 - без відводів для зчитування тиску

ПРИНЦИП РОБОТИ

СХЕМИ ЗАСТОСУВАННЯ

1. Регулювання швидкості потоку для кожного стояка 2. Регулювання швидкості потоку для кожного опалювального приладу
pr1 6 pr1 7
3. Регулювання швидкості потоку з триходовими зонними вентилями 4. Балансування первинного і вторинного контурів
pr1 8

pr1 9

pr1 1 Двоходовий зонний вентиль pr1 2 Балансувальний вентиль pr1 4 Триходовий вентиль зонний
pr1 3 Насос pr1 5 Т = Термостат

МОНТАЖ І СХЕМИ УСТАНОВКИ

Перед тим, як зробити установку балансувального вентиля, необхідно проверитьнаправление потоку, зазначеним на корпусі. Балансувальний вентиль може бути встановлений вертикально і горизонтально, але не ручкою вниз. Для правильного монтажу балансувального вентиля виберіть відрізок труби довжиною рівною 5 номінальним діаметрам на вході вентиля і двом діаметрам на виході. Відрізок повинен бути прямим, без вигинів і однакового діаметру, щоб уникнути утворення турбулентності, яка ускладнює регулювання (див. доданий малюнок).

montag i shemi ustanovki


ЗНАЧЕННЯ ПОПЕРЕДНЬОГО НАЛАШТУВАННЯ

Значення Kv для C299, C300

  DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
1 0,11 0,18 0,34 0,48 0,79 1,20 2,00
2 0,18 0,32 0,60 0,77 1,32 2,05 3,60
3 0,27 0,45 0,83 1,03 1,80 2,80 5,20
4 0,41 0,62 1,13 1,50 2,70 4,10 7,60
5 0,65 0,86 1,55 2,30 4,10 6,20 11,90
6 1,02 1,17 2,10 3,60 5,90 8,90 16,70
7 1,78 1,62 2,90 5,00 7,80 12,00 21,20
8 2,30 2,55 3,85 6,50 9,70 14,70 25,00
9 2,60 3,15 4,50 7,90 11,50 17,10 28,60
10 2,80 3,55 5,10 8,80 13,10 19,50 31,50

Кількість оборотів вентиля

d1 1

Характеристики

Основні
Виробник ICMA
Країна виробникІталія
Максимальний робочий тиск20 бар
Матеріал корпусуЛатунь
Максимальна робоча температура 120 град.
