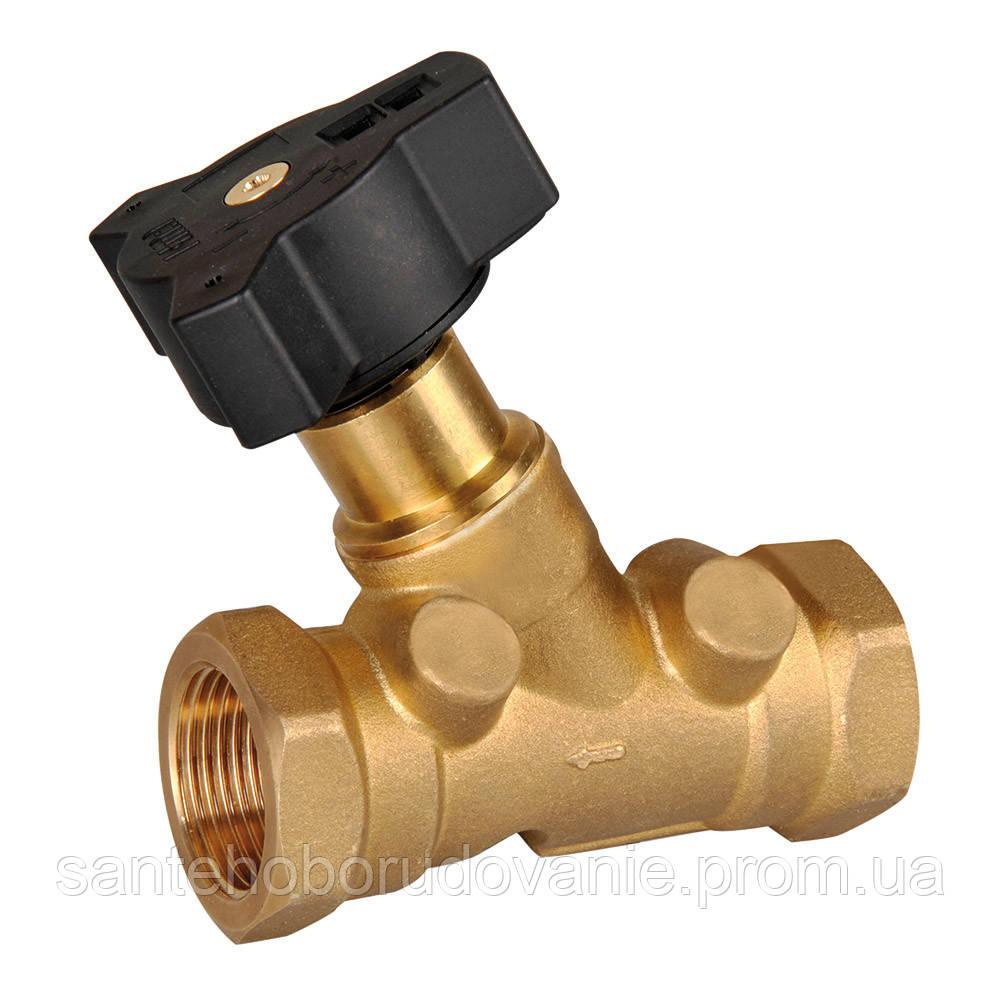

Балансувальний вентиль 1/2" Арт.299

Балансувальний вентиль для систем опалення, кондиціонування, водопостачання. На ручці дисплей налаштування і захист від випадкового стирання налаштованих значень. Після налаштування, вентиль можна відкривати і закривати, а налаштовані значення KV не будуть перевищені. Вентиль PN20, макс. робоча температура 120°C, прокладки EPDM, корпус: латунь міцна до зношування. За запитом поставляється теплоізоляційний кожух арт. С307.

ФУНКЦІЯ

Балансувальні вентилі призначені для настройки витрати води в системах опалення, вентиляції та кондиціонування. Можуть бути також використані в різних системах, таких як гідравлічні лінії розподілу і вузли змішування, де необхідна точна настройка витрати теплоносія.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ГАБАРИТНІ РОЗМІРИ

	Розмір A B C Вага DN 10 10 80 108 0,45 DN 15 15 86 111 0,53 DN 20 20 90 114 0,58 DN 25 25 102 120 0,77 DN 32 32 120 126 1,20 DN 40 40 132 138 1,50 DN 50 50 154 148 2,30
C299 - без відводів для зчитування тиску

ПРИНЦИП РОБОТИ

СХЕМИ ЗАСТОСУВАННЯ

1. Регулювання швидкості потоку для кожного стояка	2. Регулювання швидкості потоку для кожного опалювального приладу
3. Регулювання швидкості потоку з триходовими зонними вентилями	4. Балансування первинного і вторинного контурів

	Двоходовий зонний вентиль		Балансувальний вентиль		Триходовий вентиль зонний
	Насос		Т = Термостат

МОНТАЖ І СХЕМИ УСТАНОВКИ

Перед тем, как произвести установку балансировочного вентиля, необходимо проверитьнаправление потока, указанным на корпусе. Балансировочный вентиль может быть установлен вертикально и горизонтально, но не ручкой вниз. Для правильного монтажа балансировочного вентиля выберите отрезок трубы длиной равной 5 номинальным диаметрам на входе вентиля и двум диаметрам на выходе. Отрезок должен быть прямым, без изгибов и одинакового диаметра, во избежание образования турбулентности, которая затрудняет регулировку (см. прилагаемый рисунок).

ЗНАЧЕНИЯ ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ
