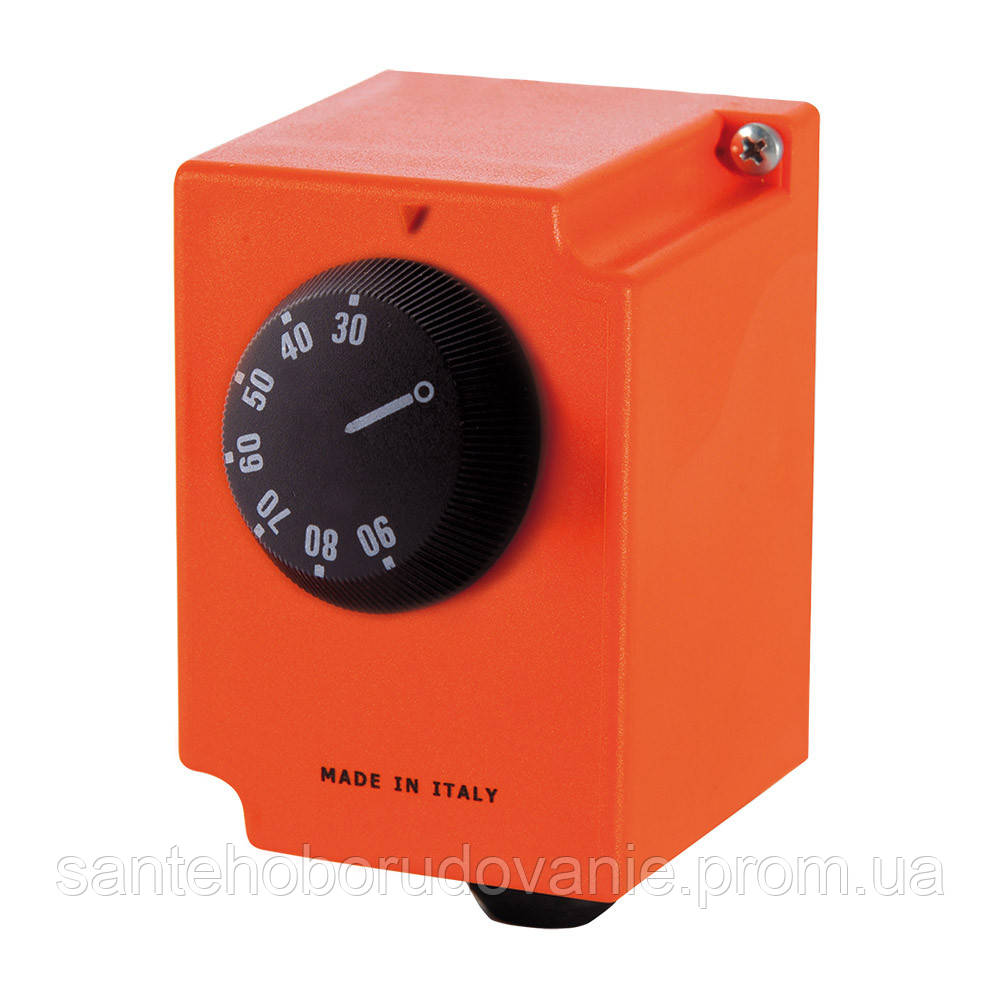

Накладної регульований термостат

•



Накладної регульований термостат. Біметалічний сенсор. Діапазон регулювання робочої температури 0 ÷ 90°C. Ступінь захисту IP40. Сила струму контактів 16 (4) A 250 V_TILDA_ 6 (1) A 400 V_TILDA_. Диференціал 6 ± 2°C. Відповідає нормативам СЕ і сертифікований інститутом ISPESL.

Артикул	Код
610	9061009053	10

---

ФУНКЦІЯ

Термостати призначені для подачі або зняття електричної напруги на елементи керування гідравлічних систем в залежності від зміни температури середовища, що транспортується. Термостати можуть керувати роботу насосів, пальників, сервоприводами змішувальних та запірних клапанів, що сигналізує автоматики тощо, за умови відповідності керованого агрегату технічним характеристикам термостата.



---



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Артикул	610
Код	9061009053
Тип за способом розміщення на трубопроводі	накладної
Діапазон налаштування,°C	30 - 90
Різниця між температурами замикання/розмикання контактів (температурний диференціал),°C	6
Допустима похибка,°C	2
Ступінь захисту	IP 40
Комутуюча здатність контактів	16 (4) A 250 V~,6 (1) A 400 V~
Максимальна температура,°C	105
Максимальна температура навколишнього повітря,°C	50
Максимальна відносна вологість навколишнього повітря, %	65
Термін служби, років	20

---

ГАБАРИТНІ РОЗМІРИ

Арт. 610 Накладний термостат

---

ПРИНЦИП РОБОТИ

Термостат являє собою сильфони герметичну ємність, наповнену гліколевої рідиною. Корпус з'єднаний капілярною трубкою з вимірювальним балоном. Вимірювальний балон вміщений у погружную мідну гільзу, має приєднувальну різьблення для кріплення до бобышке трубопроводу. Гільза фіксується на корпусі за допомогою шурупа. Розширення рідини в сильфони ємності, що відбувається при підвищенні температури середовища, що транспортується, призводить до впливу днища ємності на мікроперемикач з двома срібними контактами. В зависимости от схемы присоединения, контакты размыкают или замыкают электрическую цепь, тем самым, воздействуя на управляемый агрегат. Сильфонная емкость, контактная группа и микропереключатель помещены в кожух из акрило-бутадиен-стиренового пластика (ABS). Регулируемые термостаты позволяют устанавливать требуемую температуру срабатывания переключателя с точностью до 6°С.

---



МОНТАЖ И СХЕМЫ УСТАНОВКИ

Накладной термостат присоединяется к трубопроводу в любом монтажном положении при помощи, прилагаемой пружинной манжеты. Для обеспечения лучшего контакта с трубопроводом, рекомендуется смазать поверхность стального трубопровода диатермической смазкой (густое машинное масло, технический вазелин и т.п.). При настройке накладного термостата следует принимать во внимание разницу температур теплоносителя и поверхности трубы. Налаштування регульованих термостатів на необхідну температуру проводиться поворотом ручки настройки до суміщення ризики на корпусі з необхідним значенням температури на поворотній ручці.

ПІДКЛЮЧЕННЯ

Позначення контактів термостатів:

Р – фазовий контакт;

1 – нормально замкнутий контакт розмикається при перевищенні настроювальної температури);

2 – нормально розімкнутий контакт замикається при перевищенні робочої температури).

УСТАНОВКА
