Клапан теплового скидання Арт.605

  • Немає в наявності
  • Код: 2008

2 530,25 грн

Замовлення тільки за телефоном

+380 (66) 274-38-80
Марина
  • +380 (67) 300-77-44
    Александр
повернення товару протягом 14 днів за домовленістю

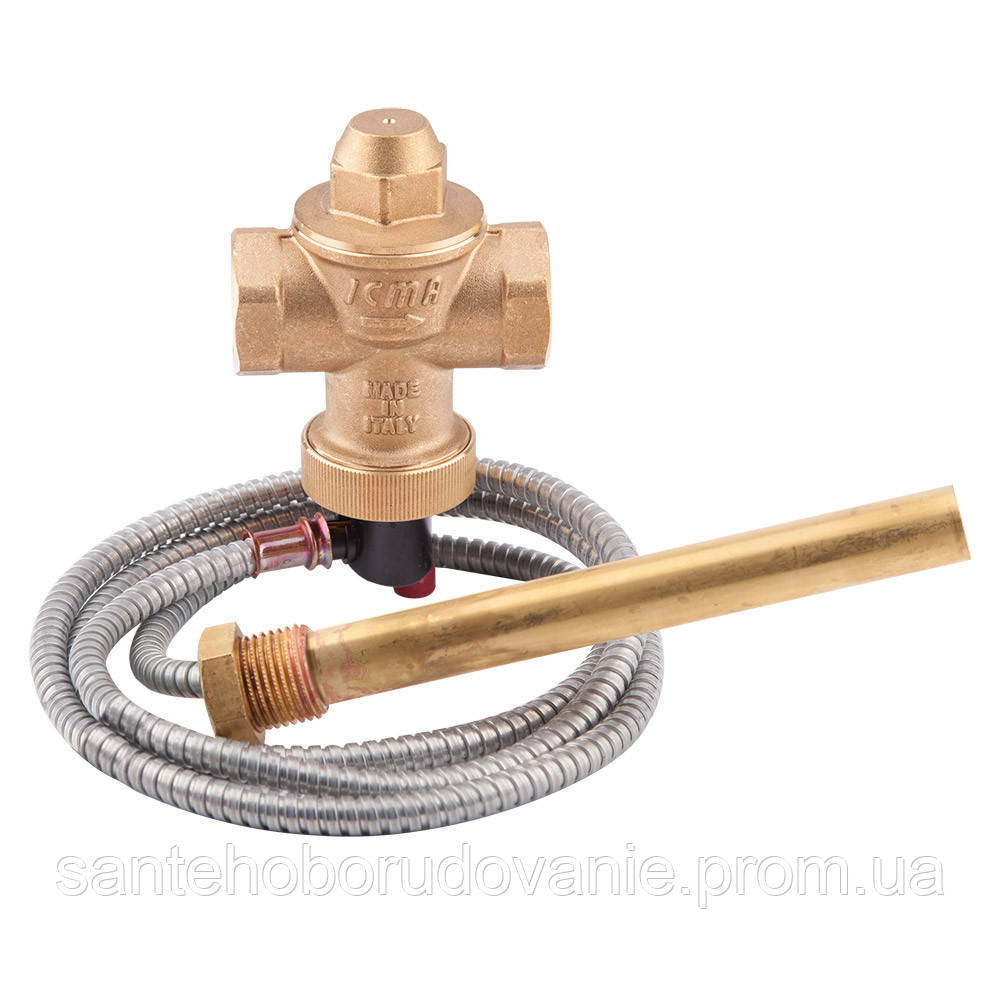

Клапан теплового скидання Арт.605
Клапан теплового скидання Арт.605Немає в наявності
2 530,25 грн
+380 (66) 274-38-80
Марина
  • +380 (67) 300-77-44
    Александр

Опис

  • Клапан теплового скидання.



Клапан теплового скидання. Запобігає перегрів твердопаливних котлів. При 95°C клапан відкривається і подає холодну воду в котел. Температура спрацьовування 95°C. Максимальна потужність 93 KW - 80000 Ккал/год. Максимальний витрата води 2000 кг/год. Підключення до штуцера 1/2".

Артикул Розмір Код
605 3/4" 90605AE05 1

ФУНКЦІЯ

Клапан теплового скидання – це пристрій, що обмежує температуру води в бойлері (котлі) і приводить її у відповідність з ємністю гарячої води теплообмінника. Коли температура досягає 95ОС, клапан поступово відкривається, випускаючи гарячу воду і запускаючи потік холодної води в систему, забезпечуючи тим самим рівень температури в межах безпеки. Пристрій відповідає стандартам En 14597 і може бути використано в системах, що відповідають стандартам Еп 12328 і застосовно до бойлерам потужністю менше 100 кВт.


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

Максимальний робочий тиск 10 бар
Встановлена температура 95°С
Діапазон функціонування 92-112°С
Максимальна температурна чутливість 122°С
Рідина Вода
Максимальна концентрація гліколева 50%
Высвобождаемый потік ∆р=1Бар 3/год
Рівень температури навколишнього 0-80°С

З'ЄДНАННЯ

Корпус 3/4" Внутрішня різьба
Сифон 1/2" Зовнішня різьба
Капілярна довжина 1300 мм

ВИКОРИСТОВУВАНІ МАТЕРІАЛИ

Корпус Латунь CW 617N UNI 12165
Контрольний важіль Латунь CW 617N UNI 12165
Ізоляція штепселя EPDM
О-кільце EPDM
Пружина Карбонова сталь С70
Підтримка хутра Нейлон Ра 66
Кнопка перезавантаження Нейлон Ра 66

ГАБАРИТНІ РОЗМІРИ

gr1 1
Код 90605АЕ05
A 3/4"
B 40
C 119
D 76
E 43
F 70
G 152
H 1/2"
Вага (кг) 0.8

ПРИНЦИП РОБОТИ

pr1

По мірі росту температури циркулюючої води всередині чутливого елемента змінюється фаза стану рідкого газу (точка 1 на рис.). Це призводить до збільшення обсягу всередині капіляра і розширенню хутра (точка 2), які тиснуть на заглушку і відкривають шлях А.

ПРИМІТКА ВИРОБНИКАДля забезпечення максимальної безпеки під час роботи, вентиль містить два чутливих елементи, кожний з окремою циркуляцією. У разі, якщо один елемент зламається, інший служить страховкою того, що вентиль буде працювати належним чином. Червона кнопка на нижній частині клапана може бути використана для спустошення системи вручну в будь-який час.


МОНТАЖ І ЕКСПЛУАТАЦІЯ

УСТАНОВКА

Перед установкою запобіжного клапана будь ласка перевірте, щоб система не містила якихось нечистот, що може завдати шкоди або знищити випускний гніздо клапана. Інспекційний фільтр повинен бути створений на рівні лінії вхідної холодної води. Рекомендується, щоб редуктор тиску був встановлений на рівні вхідного опалювального циклу і відкалібровано відповідно з робочим тиском системи. Перевірте, щоб випускна здатність клапана була сумісна з заявленими в специфікаціях обсягами бойлера. Пристрій має бути встановлено кваліфікованими фахівцями.

1   4 5
Установите сенсорный крепеж на верхней части бойлера или нисходящей линии таким образом, чтобы он находился перед всеми системами контроля включения/выклю чения. Установите клапан на трубе, уделяя внимание направлению потока, как показано стрелкой на корпусе. Вставьте капилляр в его крепеж, прикручивая его винтом (А). Разместите поддерживающу ю крышку сенсора в её гнезде, затем уплотните руками при помощи текстурированног о кольца (В). Проверните гибкий ножны, соединяя с зондом, проворачивая его крышку. Далее – уплотните при помощи кольца.

СОЕДИНЕНИЕ И ЭКСПЛУАТАЦИЯ

Для того, чтобы убедиться в правильном использовании компонентов, соедините выходное отверстие с отверстием того же диаметра, что и предохранительный клапан (не соединяйте с редуктором). Максимальное расстояние от генератора тепла не должно превышать 2 метров, при этом должно присутствовать не более 2 изгибов в секции трубы. В дренажной трубе не должно быть верхних секций. Как показано на рис., в нижней части клапана находится кнопка, которая при нажатии позволяет выпустить воду вручную. Це повинна пророблятися періодично (хоча б при кожному запуску системи) для перевірки належної роботи системи. th7 1

СХЕМА УСТАНОВКИ

su 605



Характеристики

Основні
Виробник ICMA
Країна виробникІталія
Максимальний робочий тиск10 бар
