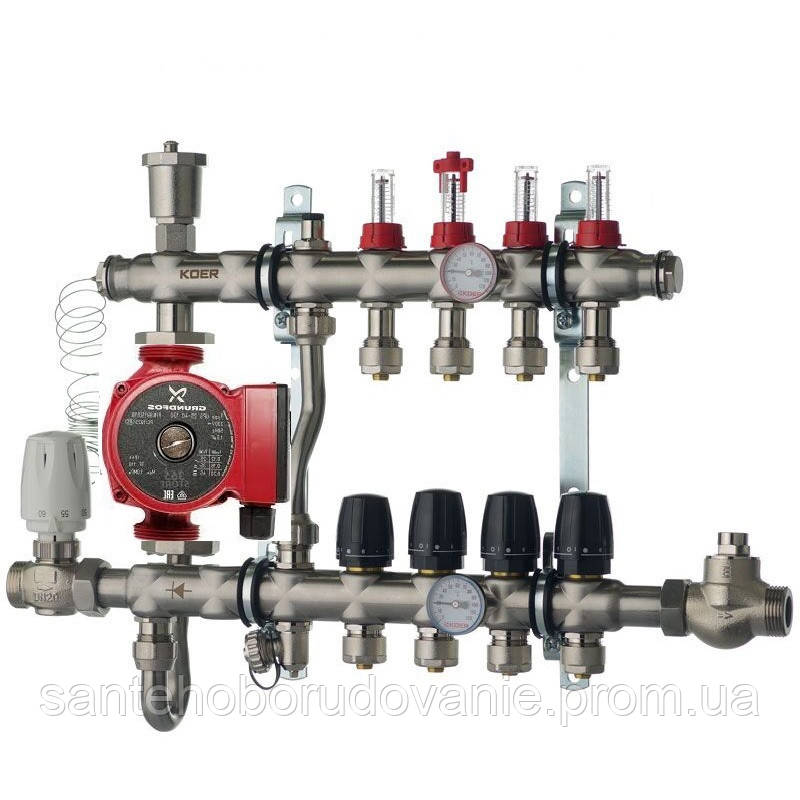

Колектор для теплої підлоги KOER з байпасом 1"х 10 виходів

Підключення зліва-праворуч (для колекторів і змішувальних вузлів)
зібраний Колектор для підключення магістралей ліворуч. Збірка можлива як для підключення маги-
стралей зліва так і справа. Щоб підключити магістралі праворуч або ліворуч, необхідно:
1. Зняти термометри 1 та їх склянки.
2. Послабити накидні гайки кріплення «J»-трубки 2 , насоса 3 і клапанів 4 .
3. Зняти консолі кріплення колектора 5 .
4. Викрутити заглушки для термометрів і на їх місце встановити склянки термометрів. Заглуш-
ки встановити замість знятих склянок термометрів.
5. Розгорнути на 180° трубку байпаса 6 .
6. Встановити кріплення консолі 5 .
7. Розгорнути на 180° насос з «J»-трубкою 2 і 4 клапанами . Перед установкою перевірити це-
лостность прокладок.
8. Затягніть гайки.
9. Вставити термометри 1 в стакани для термометровТехнические характеристики колекторів
Максимальний робочий тиск, бар 6
Монтажна довжина насоса, мм 130
Робоче середовище вода, гліколь макс. 30%
Тип термометра Вбудований
Тип повітрявідводчика Автоматичний
Максимальна
площа
площа, м2
при довжині труби 12×2 мм і довжині контура 60 м ~80
при довжині труби 16×2 мм і довжині контура 85 м ~200
при длине трубы 20×2 мм и длине контура 110 м ~200
Глубина шкафа,
мм
со стандартным положением насоса 135
с насосом, повернутым на 90° 116
Материал коллекторов Нержавеющая сталь SUS304
Материал дополнительной арматуры Латунь CW617N
никелированная
Технические характеристики насосов
Насос имеет три скорости вращения. Оптимальная скорость подбирается инженером при расчете
и проектировании системы.
1. Рекомендованные настройки для модели KP.GRS-25/4-130 (максимальный напор – 4,5 м):
Площадь, м2 80-90 90-160 160-200
Скорость вращения насоса 1 2 3
Потребляемая мощность, Вт 40 60 88
Напор, м 2 3 4
Подача, л/мин 23 35 50
2. Рекомендованные настройки для модели KP.GRS-25/6-130 (максимальный напор – 6,0 м):
Площадь, м2 80-90 90-160 160-200
Скорость вращения насоса 1 2 3
Потребляемая мощность, Вт 40 68 93
Напор, м 4 5 6
Подача, л/мин 30 40 55
