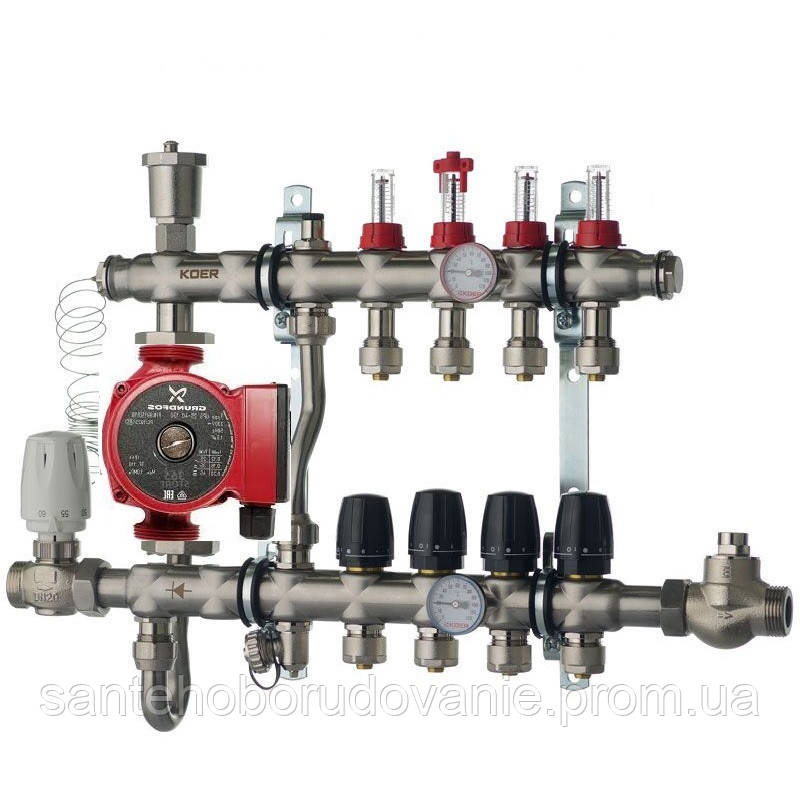

Колектор для теплої підлоги KOER з байпасом 1"х 3 виходи

Подключение слева-справа (для коллекторов и смесительных узлов)
Коллектор собран для подключения магистралей слева. Cборка возможна как для подключения маги-
стралей слева так и справа. Чтобы подключить магистрали справа или слева, необходимо:
1. Снять термометры 1 и их стаканы.
2. Ослабить накидные гайки крепления «J»-трубки 2 , насоса 3 и клапанов 4 .
3. Снять консоли крепления коллектора 5 .
4. Выкрутить заглушки для термометров и на их место установить стаканы термометров. Заглуш-
ки установить вместо снятых стаканов термометров.
5. Развернуть на 180° трубку байпаса 6 .
6. Установить консоли крепления 5 .
7. Развернуть на 180° насос с «J»-трубкой 2 и клапанами 4 . Перед установкой проверьте це-
лостность прокладок.
8. Затянуть все гайки.
9. Вставить термометры 1 в стаканы для термометровТехнические характеристики коллекторов
Максимальное рабочее давление, бар 6
Мотажная длина насоса, мм 130
Рабочая среда вода, гликоль макс. 30%
Тип термометра Встроенный
Тип воздухоотводчика Автоматический
Максимальная
обслуживаемая
площадь, м2
при длине трубы 12×2 мм и длине контура 60 м ~80
при длине трубы 16×2 мм и длине контура 85 м ~200
при длине трубы 20×2 мм и длине контура 110 м ~200
Глубина шкафа,
мм
со стандартным положением насоса 135
с насосом, повернутым на 90° 116
Материал коллекторов Нержавеющая сталь SUS304
Материал дополнительной арматуры Латунь CW617N
никелированная
Технические характеристики насосов
Насос имеет три скорости вращения. Оптимальная скорость подбирается инженером при расчете
и проектировании системы.
1. Рекомендованные настройки для модели KP.GRS-25/4-130 (максимальный напор – 4,5 м):
Площадь, м2 80-90 90-160 160-200
Скорость вращения насоса 1 2 3
Потребляемая мощность, Вт 40 60 88
Напор, м 2 3 4
Подача, л/мин 23 35 50
2. Рекомендованные настройки для модели KP.GRS-25/6-130 (максимальный напор – 6,0 м):
Площадь, м2 80-90 90-160 160-200
Скорость вращения насоса 1 2 3
Потребляемая мощность, Вт 40 68 93
Напор, м 4 5 6
Подача, л/мин 30 40 55
